燕尾榫的抽屉及导轨

(2016-06-01 21:16:39) 下一个

对LG来说,这个尚未完成的电视柜中技术含量最高的部分就是四个以手工完成的燕尾榫抽屉。抽屉板的拼接方法有不少,而且还可以借助机器或工具来完成,这些机器或工具他都齐全,但他都舍弃不用,坚持要完全手工完成。

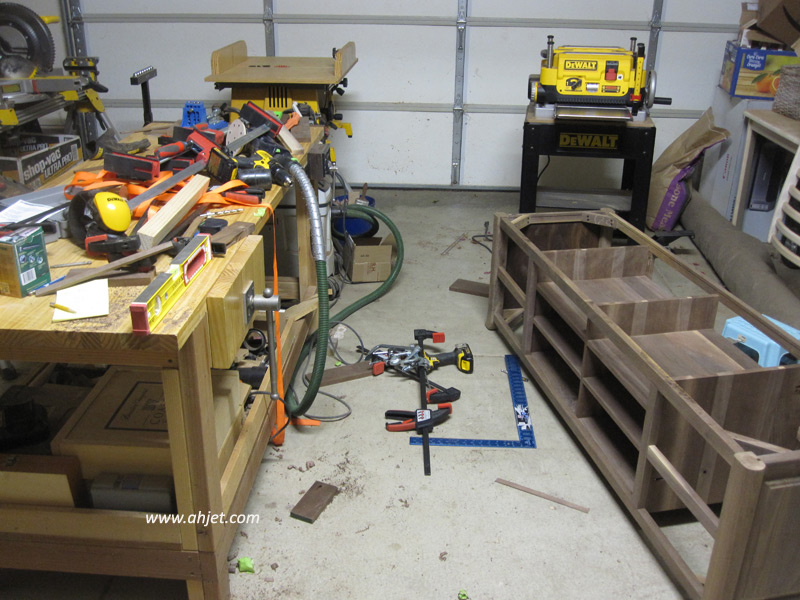

这是已完成隔层的框架,左右共四个抽屉。

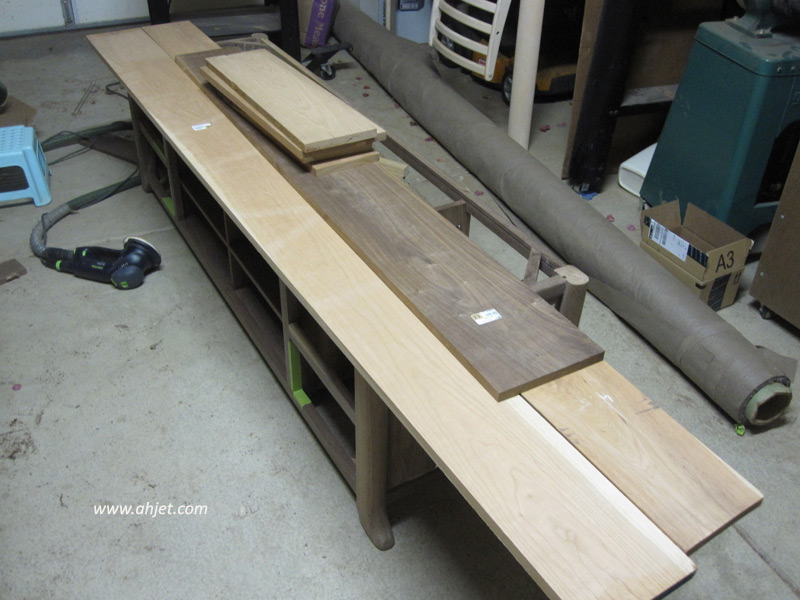

为了对比鲜明,抽屉面板采用相同的核桃木(black walnut),抽屉侧板则使用樱桃木(cherry),这是所需的木头。

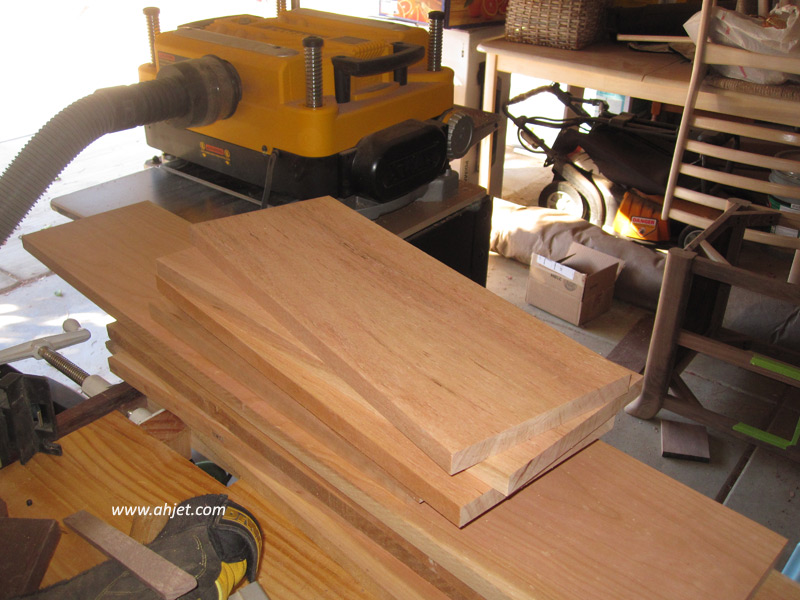

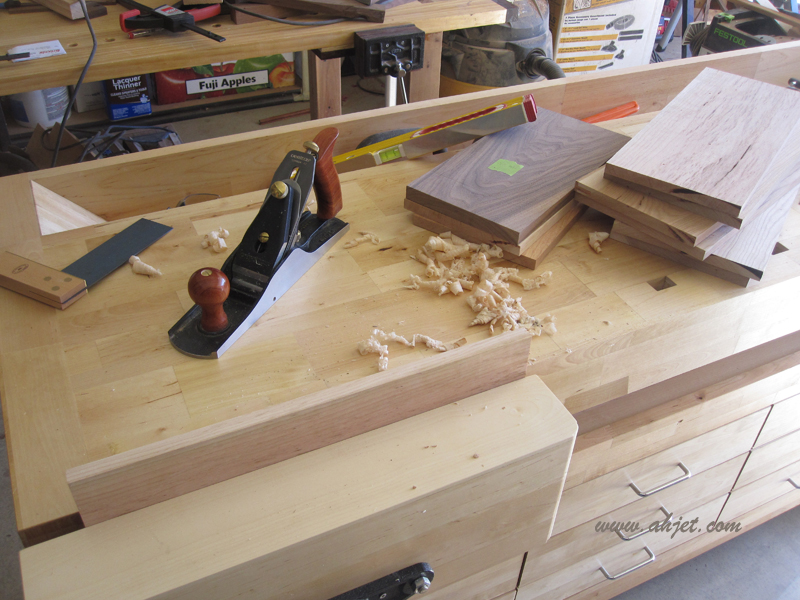

抽屉侧板不需要那么厚,可惜带锯不够高,否则锯下的木片还可以以后利用,现在只能使用机器把它们刨薄,变成木屑了。

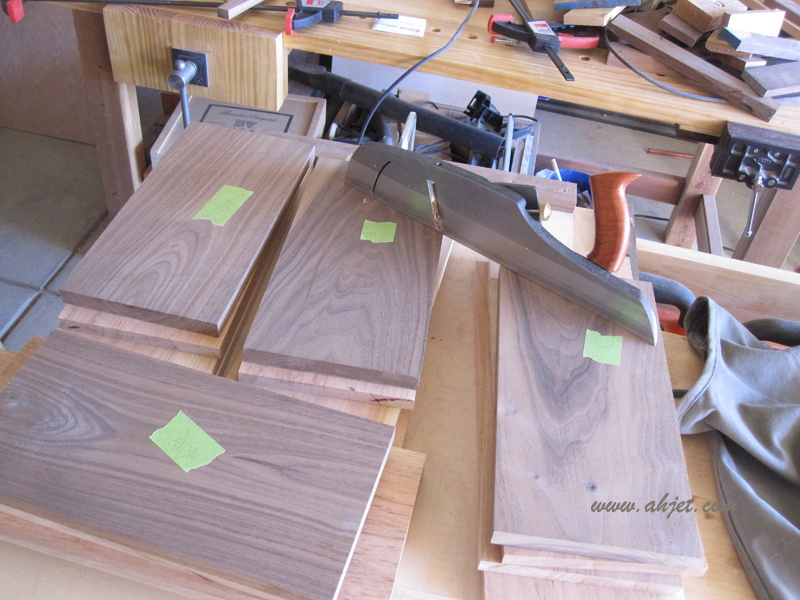

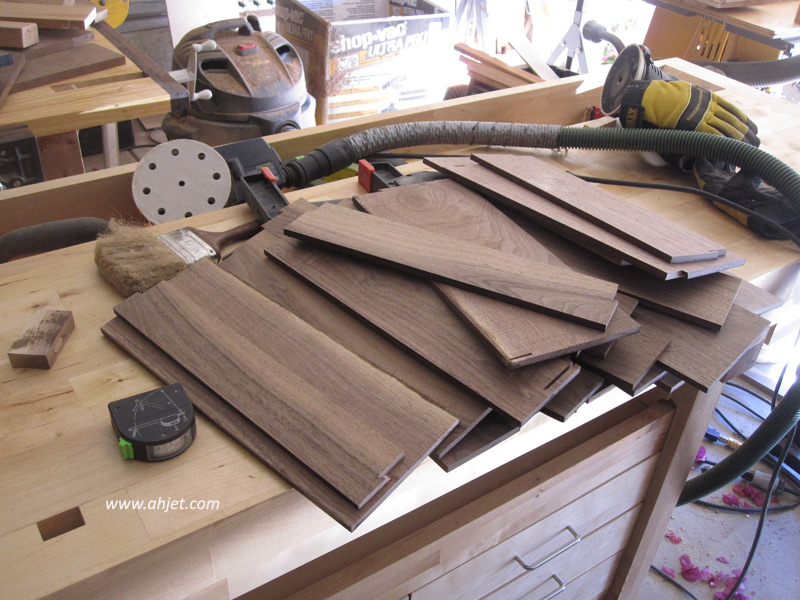

各片抽屉板都力求平顺,大小一致。

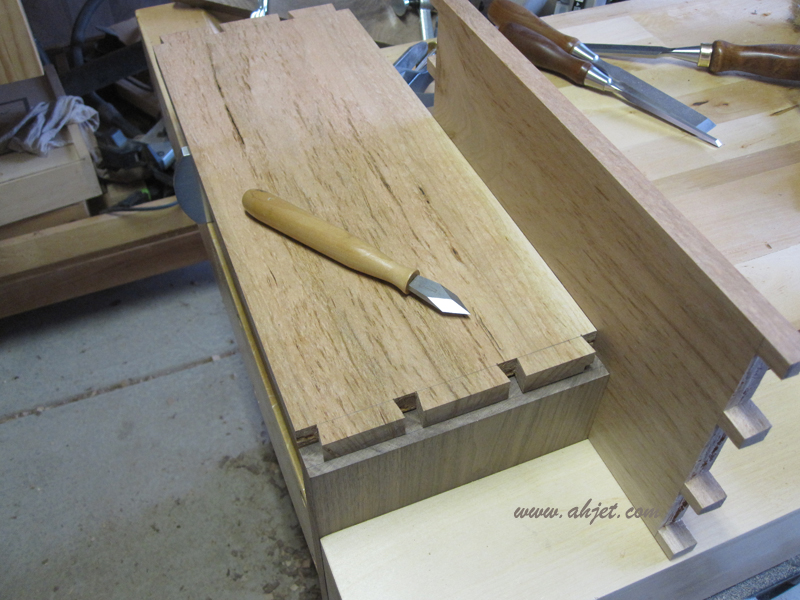

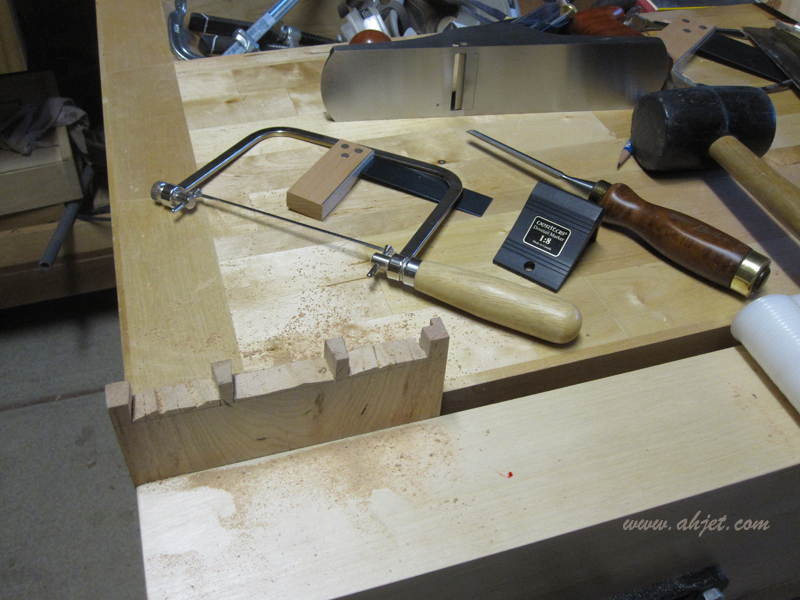

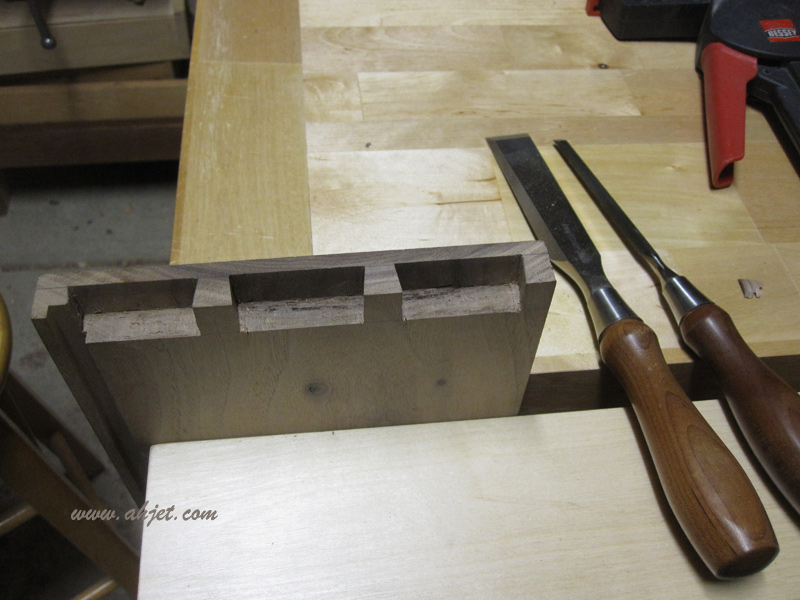

实际上各片抽屉板的接榫还是有所不同的,只有面板的两个接榫是采用半透的燕尾榫(half blind dovetail joint),里板则是全透的燕尾榫(through dovetail joint)。

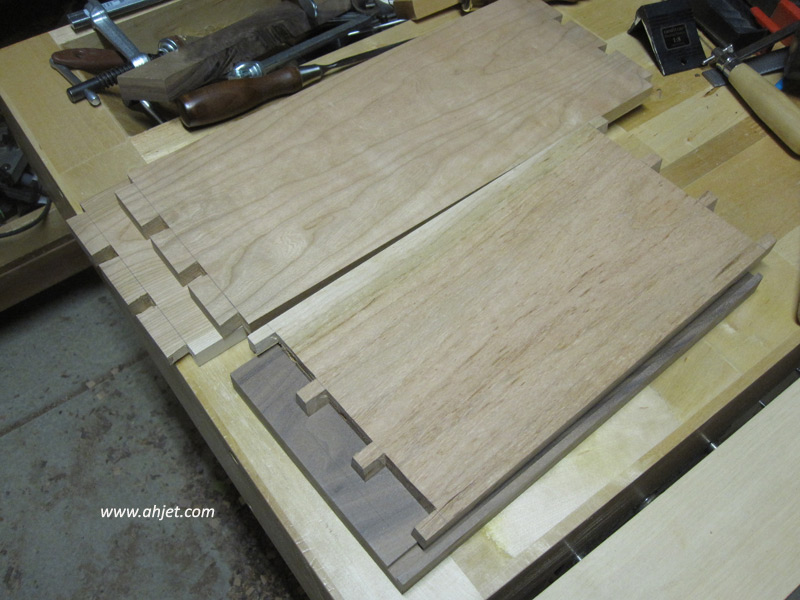

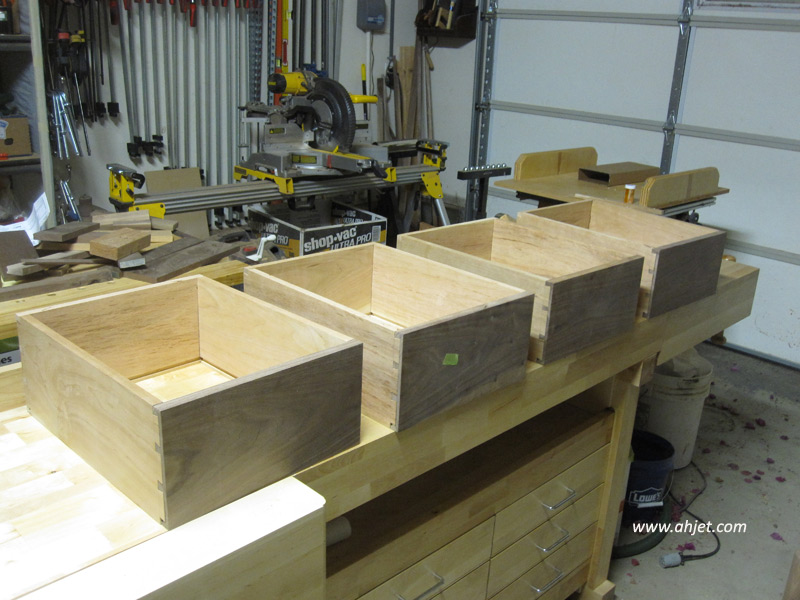

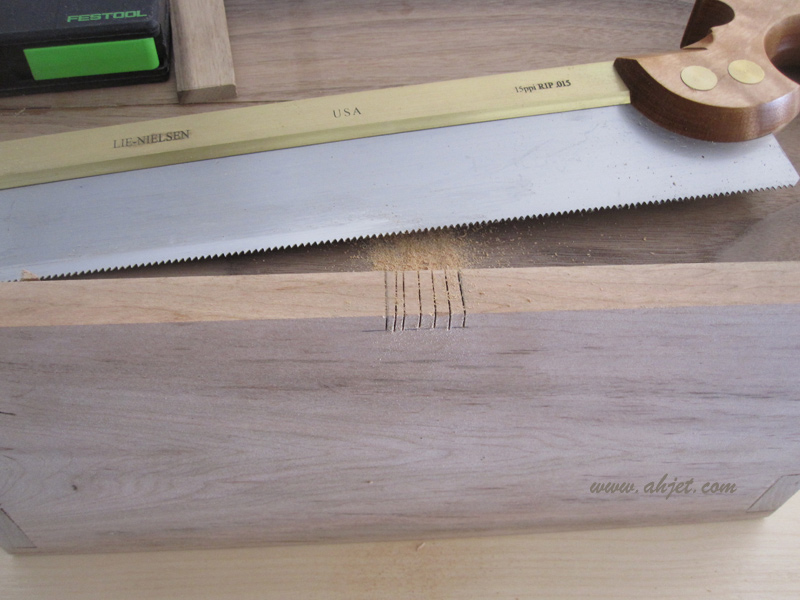

经过无数的敲,砸,削,切,凿,四个抽屉总算做完了。

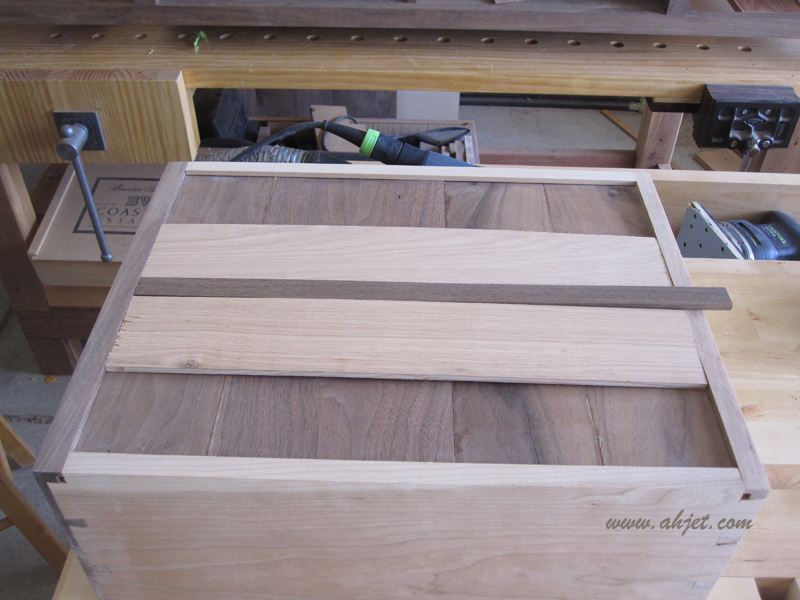

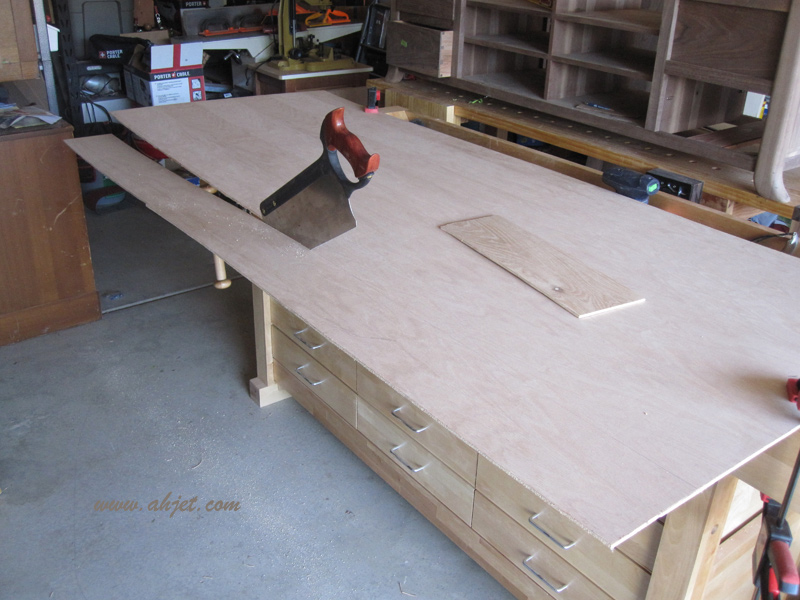

抽屉的底板使用的是之前改变做隔层的主意后拆下的木板。

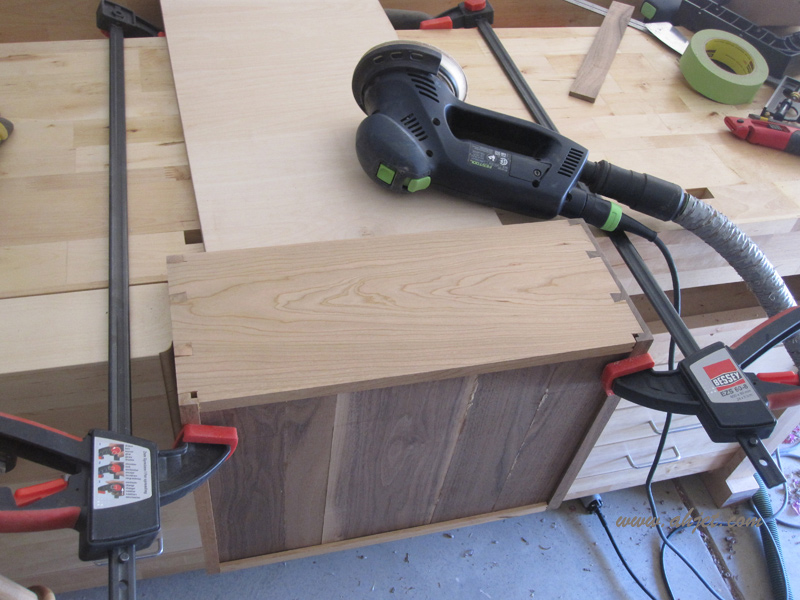

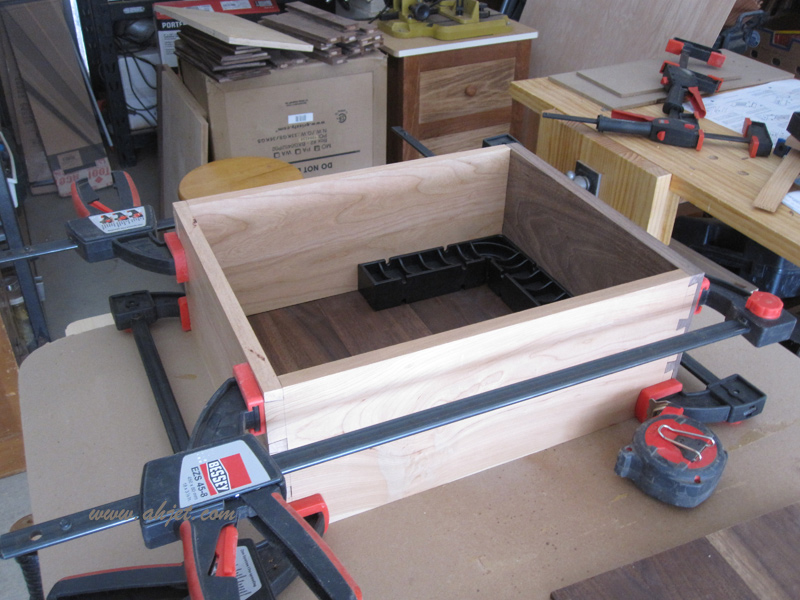

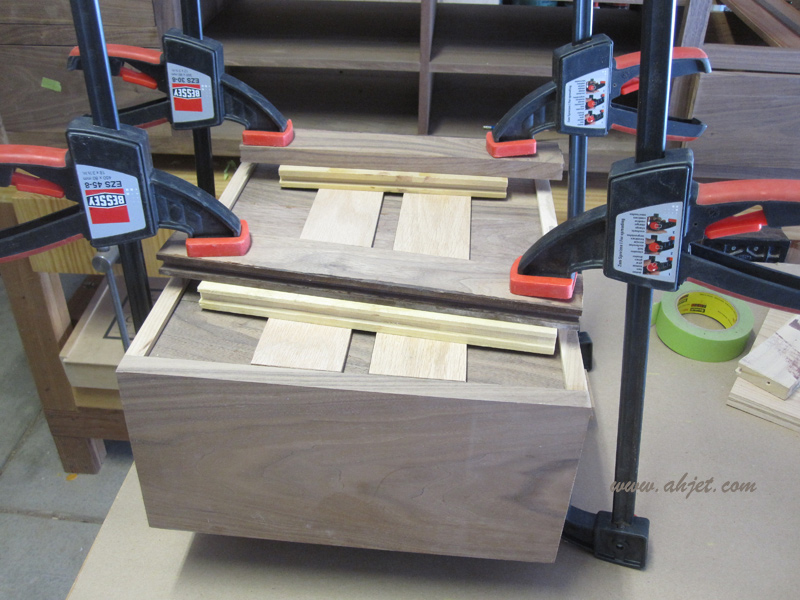

最后的拼接粘合。

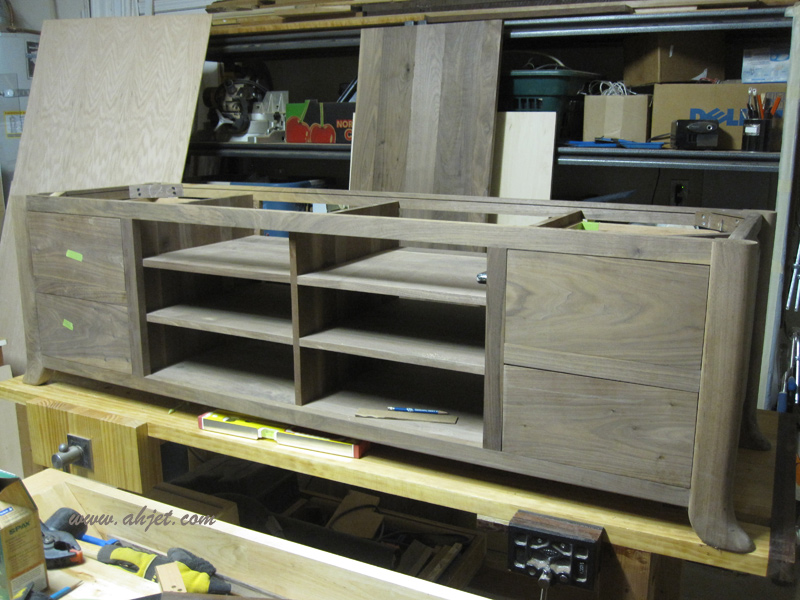

赶紧装上看看效果。

市面上的导轨有非常多的种类,其中这种和他打算采用的最类似。我们对这种导轨很熟悉,因为曾修理过出租屋好几个使用这种导轨的抽屉。

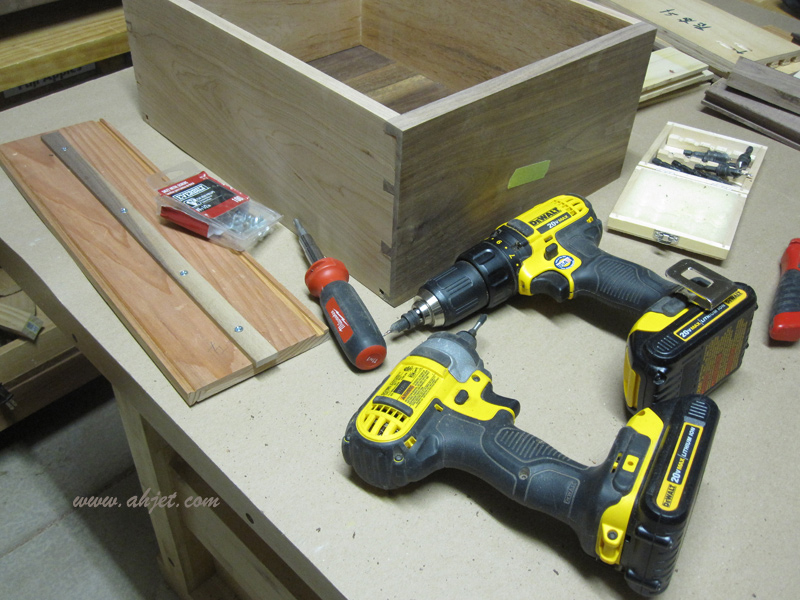

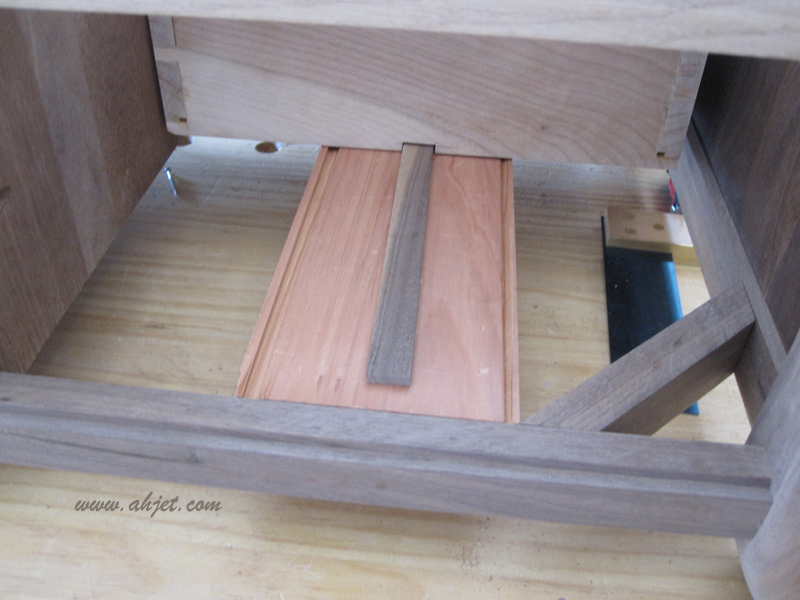

加工抽屉导轨进行中。

在导轨的后方装上小木块做阻挡后,这部分就告一段落了。

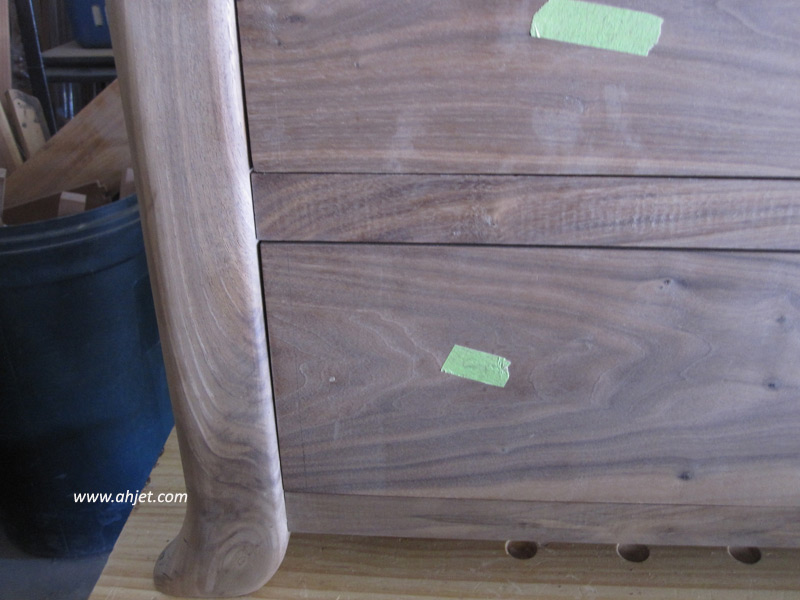

接下来,就是见证奇迹的时刻。抽屉面板和抽屉框严丝合缝,一位工匠横空出世!

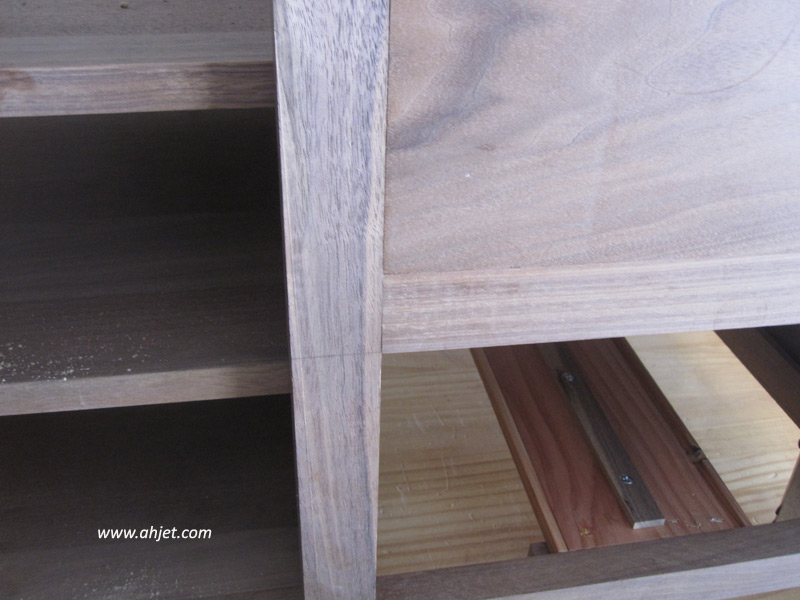

且慢!包括了这部分才是事实的全部。当然经过调整,最后的缝隙没有那么明显,知道自己的不足,不就更有进步及提高的空间和动力吗?

谢谢大家!
