全屋音响系统

这个房子的原房主已经布好了六个音响区域的音响线及相应的Cat5控制线，装好了天花板上的喇叭。我后来又加了二个音响区域。现在要做的是将这些音响线及相应的控制线与家庭影院内的音响设备连接起来，给各个房间提供一些背景音乐。为此需要一个音响放大器，给分布于整个房子的八个音响区域提供足够的动力，同时需要在各个音响区域装控制器，这样在想听音乐时，勿需跑到家庭影院内操作。

这是音响线及相应的控制线与各个音响设备的连接图。

这是音响放大器（MDS-6A）,它可以控制六个音响区域，每个音响区域可以通过这个音响放大器单独控制那个区域的喇叭。我有八个音响区域，所以将其中四个区域两两组合后就成了六个音响区域。另外一个选择是用两台音响放大器。



这是音响放大器背面的接线。







每个音响区域的控制器可通过Cat5控制线控制所有家庭影院内的音响设备 （音响放大器与各个音响设备之间的控制信号传递用红外传感器）。原来的Cat5线要重新接过，用这个工具又快又好。

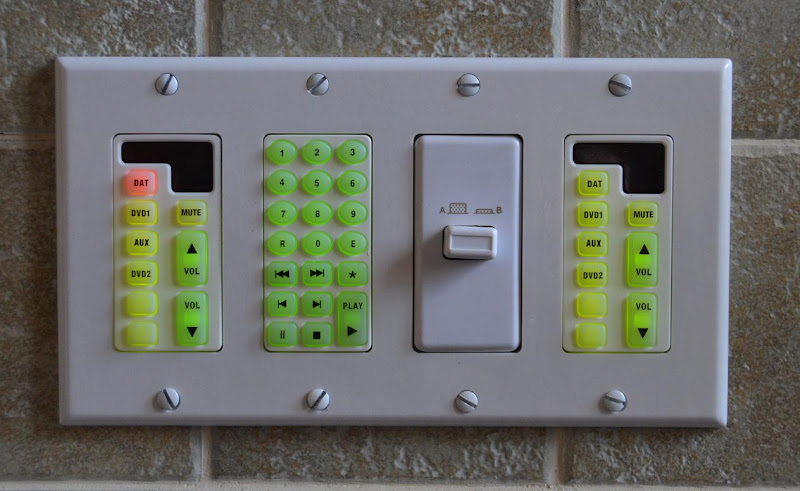

音响区域的控制器使用时的情形。绿色荧光表示此控制器正在使用中，淡红色荧光表示正在使用中的音响设备。
